时间监视器的设置

本节是关于时间监视器（Time monitor）设置的介绍。

时间监视器用于记录指定几何空间中时域电磁场数据。

在求解器选项卡中选择Time monitor，在复合视图中单击，并在自动弹出的属性编辑界面设置相关参数以完成时间监视器的创建。

时间监视器的设置

通用设置

General标签页是关于时间监视器的通用设置。

数据监测

Name	Description
Data type	记录数据的数据类型，默认为Time-domain，只读参数。
Spatial interpolation	下拉选择空间插值的类型：None：不进行任何空间插值操作，记录网格内不同位置的电磁场分量；Mesh cell：电场和磁场的每个分量被记录在网格的不同位置，当用户选择Mesh cell插值类型后，电磁场的分量就会被插值到最近的网格单元边界上。这种插值方式是将场分量内插到网格的同一位置，以确保坡印廷矢量的正确计算。
Record data in PML	记录PML区域内的数据，此项为高级设置，默认不勾选。

分量

Name	Description
Components	场分量：Ex、Ey、Ez；Hx、Hy、Hz； 坡印廷矢量：Px、Py、Pz。

时间监视器和FDFP监视器区别是：

• 时间监视器记录时域场，如$Ex(t)$；
• FDFP监视器获得频域场，如$Ex(\omega)$。

时间域

Name	Description
Stop time type	设置仿真停止的方式：Set stop time：用户自定义仿真停止时间；End of simulation：仿真结束的时刻作为停止时间。
Start time	开始记录的时间。
Stop time	停止记录的时间，仿真停止方式选择Set stop time时启用此项。

时间采样

Name	Description
Min sampling per cycle	每个周期的最小采样数；用于设置每个周期内采样的点数。默认值为10。
Sampling rate	实际采样率；表示单位时间内对连续信号进行采样的次数。
Sample time(per # of dt)	采样时间；在仿真过程中进行采样的时间间隔，即在多少个时间步长之后对场进行一次采样。

空间采样

Name	Description
Per # of dx/dy/dz	仿真过程中沿着X/Y/Z方向采样的间隔，即在多少个离散化步长之后进行一次采样。

几何尺寸

Geometry是时间监视器的几何设置标签页。详情请参阅监视器的几何尺寸设置。

数据可视化

使用时间监视器保存仿真过程的时域信息。

仿真结束后，时间监视器返回的结果数据类型包括：

• E：电场随时间变化的数据；
• H：磁场随时间变化的数据。

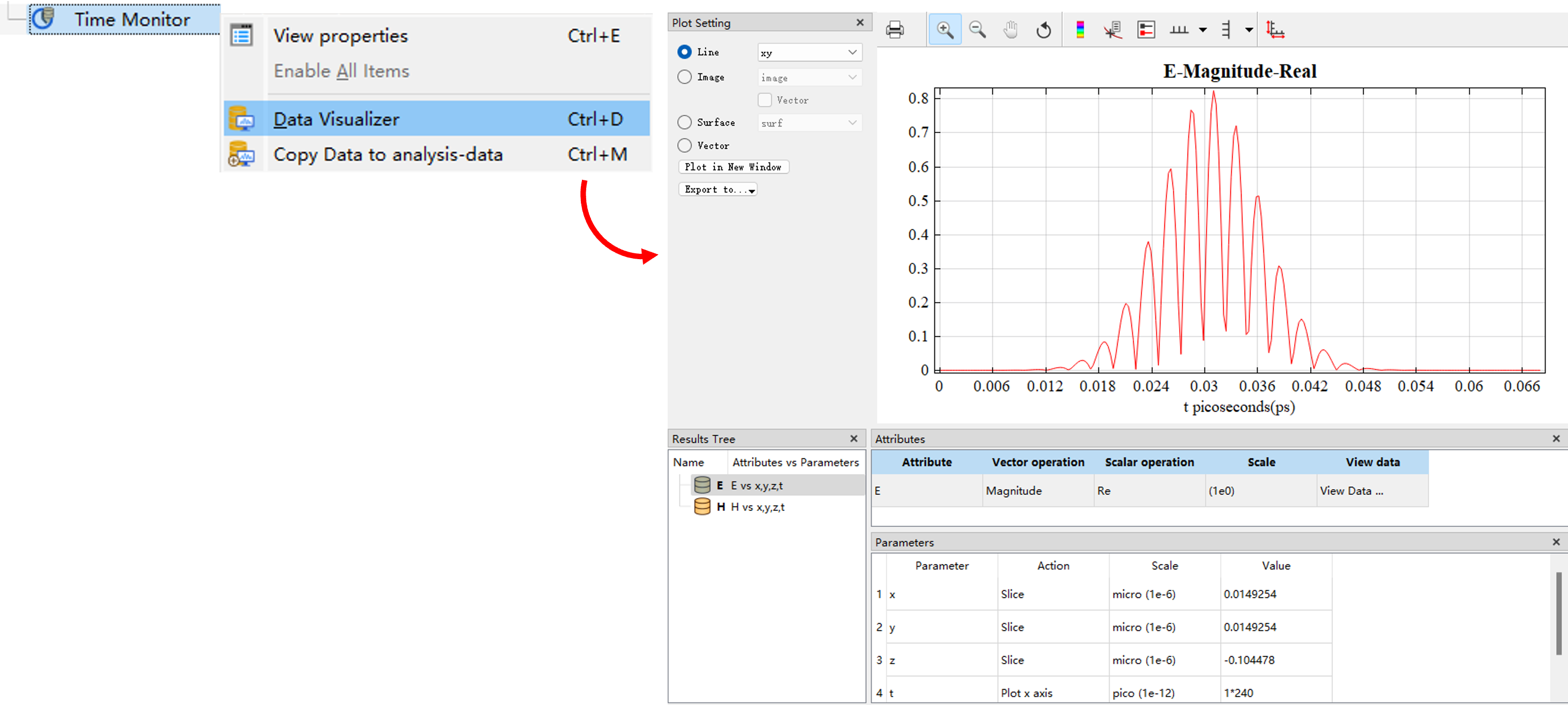

在时间监视器的可视化窗口中，可以查看该时域场分布，操作如下图：

案例：布拉格微腔

本案例使用FDTD分析基于光波导的一维布拉格光栅谐振微腔的共振频谱，并计算共振频率和品质因子Q。可以从时间监视器中查看信号数据，具体细节请参阅布拉格微腔。
