结构

本节是关于结构的介绍。

软件支持3D CAD的辅助设计，详情请参阅CAD。

软件支持脚本添加和修改结构，详情请参阅Script。

结构

结构和工程

一个仿真，必须包括结构和求解算法。

结构是组成仿真工程的基本单元，软件提供了丰富的结构和结构组。

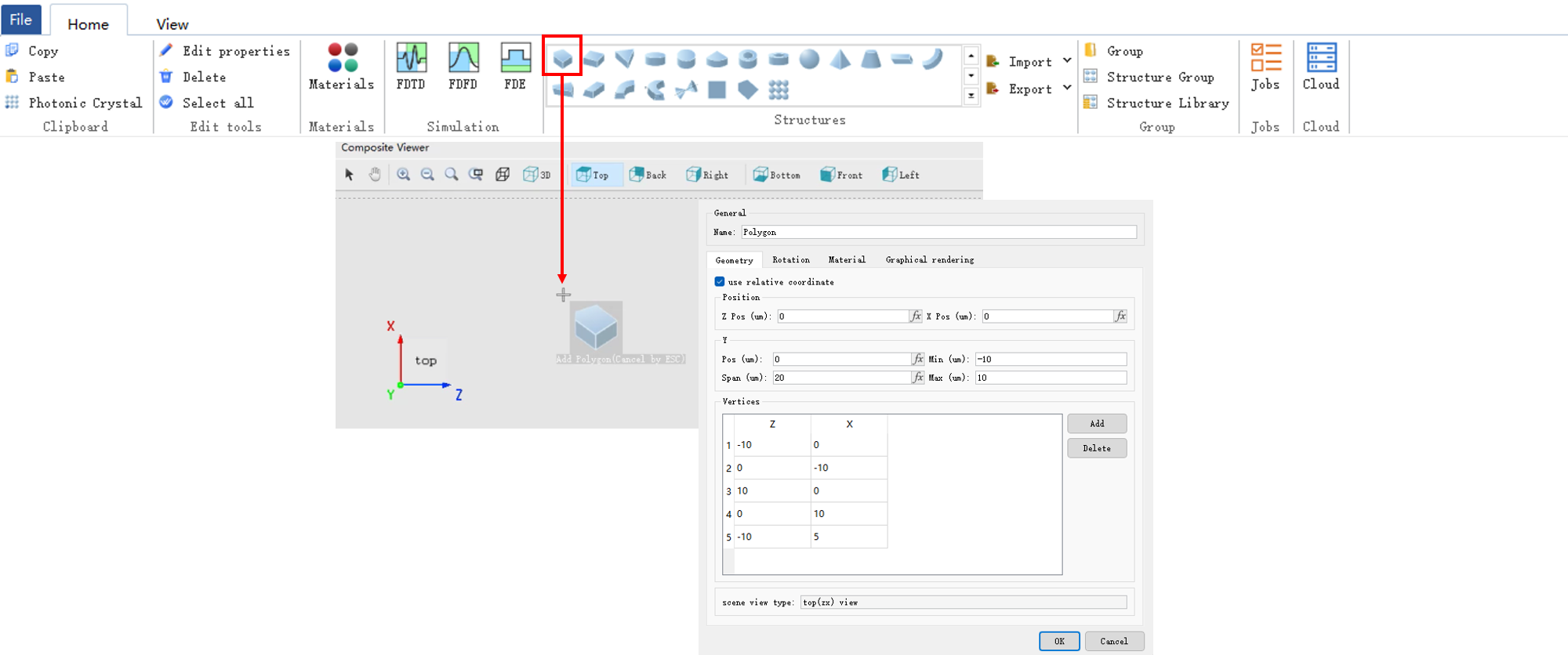

创建结构

1. 在 Home 选项卡的Structures区中，包含了所有可选的结构；
2. 选择所需的结构，在复合视图界面任意位置点击；
3. 在弹出的编辑窗口中进行适当的设置，即可完成所需结构的创建。

结构的设置

几何尺寸设置

Geometry标签页的用于设置结构的几何尺寸。

Name	Description
X/Y/Z pos	设置结构的中心。
X/Y/Z span	设置结构的范围。
Radius X/Y/Z	设置结构的半径 X/Y/Z。
Scene view type	屏幕查看类型；决定结构的创建方向。

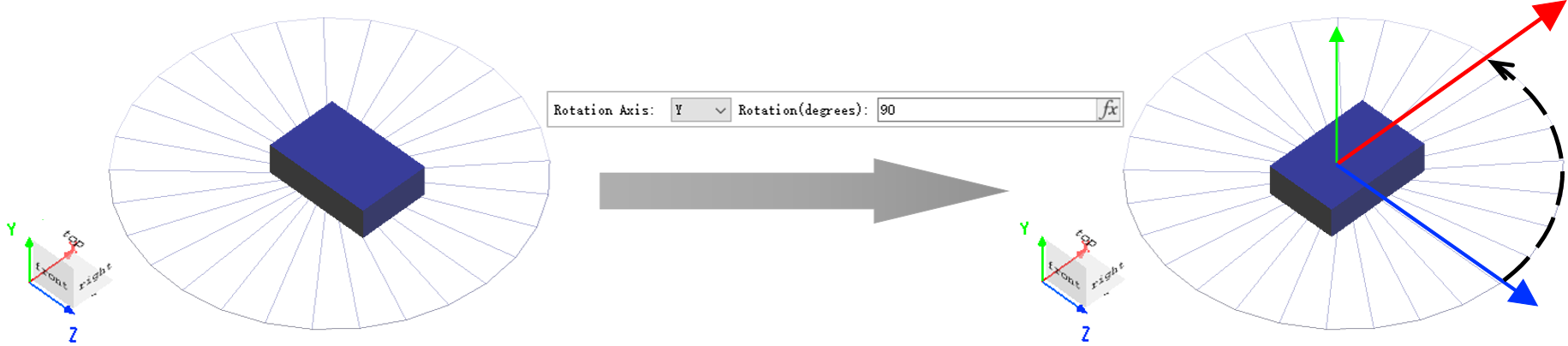

旋转设置

Rotation标签页的用于设置结构的旋转。

Name	Description
Rotation axis	设置旋转轴；旋转轴即旋转平面的法向量。
Rotation	输入旋转角度（单位：度）。

复合视图的世界坐标系中，坐标轴的正向作为旋转平面的法向量的正向。

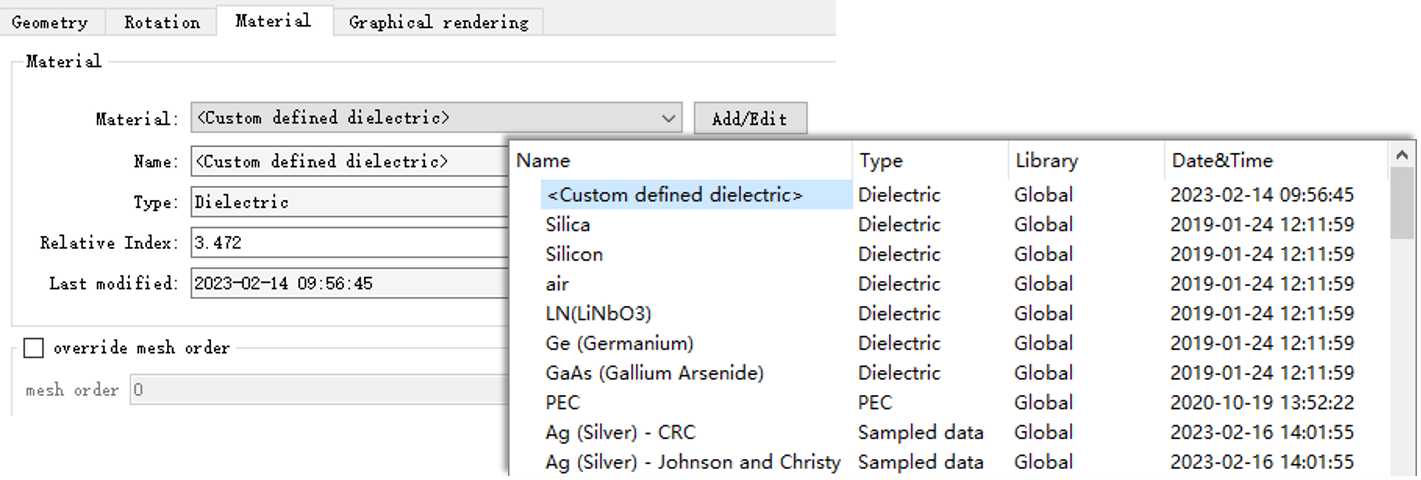

材料设置

Material标签页用于设置结构的材料，没有材料的结构是不存在的（创建结构之初即被赋予默认材料），详情请参阅介电材料。

Name	Description
Material	下拉菜单，选择结构的材料。
Add/Edit	添加/编辑工程材料。
Override mesh order	启用网格等级输入。
Mesh order	网格等级；设置网格创建的顺序。

默认材料的其余项如Name、Type等则被自动填充，仅允许查看。

图形渲染设置

Graphical rendering标签页用于设置结构的不透明度和渲染精度。

Name	Description
Override default transparency	勾选以设置材料的不透明度。
Opacity	设置材料的不透明度，1 代表不透明，0 代表透明。
Detail points	结构在 3D 显示中的渲染精度，设置的精度越高，渲染效果越细腻。

内置结构和结构组

内置结构

目前软件支持的结构类型如下表所示：

Name	Description
Polygon class	多边形类，包括多边形（Polygon）、矩形（Rectangle）、三角形（Triangle）。
Polygon 2D class	二维多边形类，包括二维多边形（Polygon2D）、二维矩形（Rectangle2D）。
Ellipse class	椭圆类，包括椭圆（Ellipse）、圆（Circle）、扇形（Sector）。
Ring class	环类，包括圆环（Circle ring）、椭圆环（Ellipse ring）。
Sphere	球。
Pyramid class	金字塔类，包括金字塔（Pyramid）、锥形（Cone）。
Sidewall class	侧壁类，包括侧壁直线（Sidewall linear）、侧壁圆弧（Sidewall arc）、侧壁贝塞尔（Sidewall bezier）。
Equation	解析表达式构建结构的 2D 轮廓，然后通过旋转或拉伸，形成 3D 结构。
Waveguide class	波导类，包括线性波导（Linear waveguide）、圆弧波导（Arc waveguide）、线性锥形波导（Linear taper）。

内置结构组

关于内置结构组的详细设置，详情请参阅结构组。

结构和仿真

结构检查

软件提供多种方式，检查创建的结构，最常使用的有：

• 使用折射率监视器，检查结构的创建，详情请参阅折射率监视器；
• 在 View 选项卡中使用快捷工具View the current mesh data，查看当前的网格数据。

边界

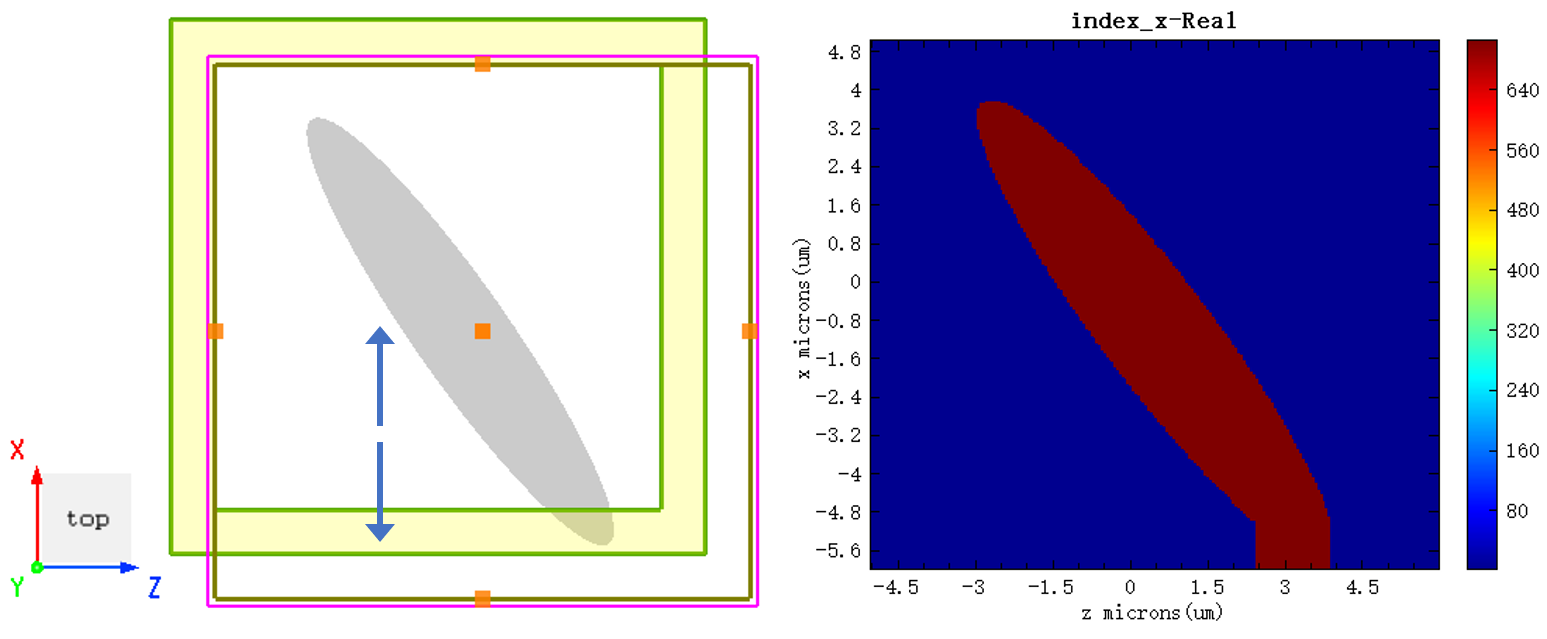

当求解器中边界条件设置界面的Extend structure through PML为勾选状态时，如果结构超出仿真区域，那么在PML边界处，器件将沿着垂直于边界的方向延伸。

更多

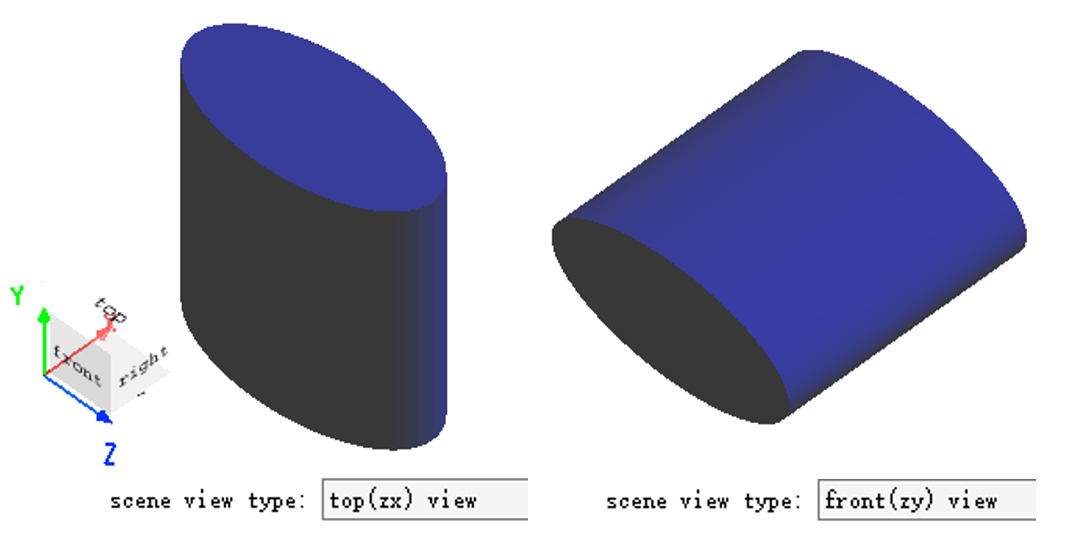

当前视图面与结构

选择不同类型的观察平面，结构的底面将随之不同。在三维视图中，选择Switch to top(ZX) view观察的平面作为结构的底面。

对于该设置，用户可以在复合视图中的工具栏手动选择添加组件的平面，也可以通过脚本来选择添加组件的平面，如下所示：

（三维视图中，选择Switch to top(ZX) view）

Scene view type仅允许查看，不允许修改，改变已建结构的“方向”请使用Rotation选项卡实现。
