本节是关于光源的介绍。
添加完求解器后,求解器选项卡会自动显示,该选项卡中包含了各种光源。用户选中所需光源并点击复合视图窗口的任意位置,属性编辑窗口会自动弹出,用户在其中修改光源设置,即可完成光源的添加。
软件支持通过脚本添加和修改光源,请参阅脚本。
目前软件支持的光源类型有:
Name | Description |
---|---|
Dipole source | 偶极子;用来描述理想电/磁偶极子的场分布,详见偶极子光源的设置。 |
Plane source | 平面光源;用来描述均匀光场分布的光源(复振幅场为均匀分布),详见平面光源和高斯光源的设置。 |
Gaussian source | 高斯光源;用来描述注入场分布为高斯型的光源,详见平面光源和高斯光源的设置。 |
TFSF source | 总场散射场光源;用来研究散射问题的典型光源,详见总场散射场光源的设置。 |
Mode source | 模式光源;通过本征模求解器求解注入面的本征模式,并作为光源注入到仿真区域,详见模式光源的设置。 |
Import source | 自定义光源;用户可以根据自己的需求自定义光源,详见导入光源的设置。 |
General标签页用于设置光源的振幅和注入角度等参数。
Name | Description |
---|---|
Amplitude | 光源振幅;默认为1。 |
Phase shift | 相位偏移;用于设置多个光源之间的相位延迟。 |
Angle theta | 光源传播方向与入射平面法线的夹角。 |
Angle phi | 光源的传播方向在交界面(假定光沿Z轴传播,XY面即是交界面)上的投影与X轴正向的夹角。 |

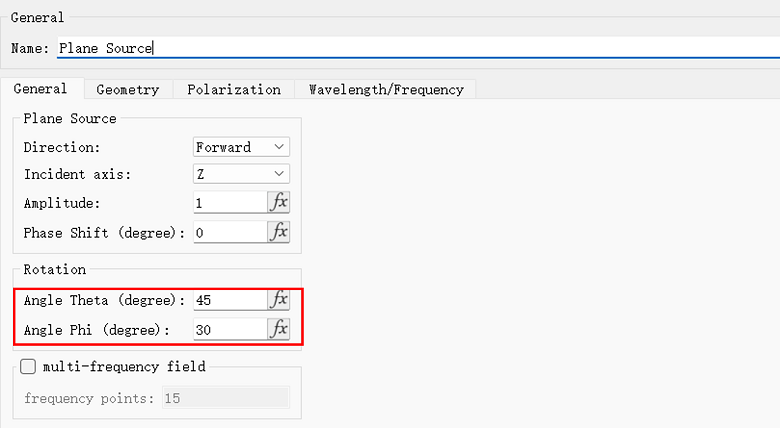

编辑光源General标签页的Angle theta和Angle phi可以设置光源的注入角。Angle phi仅在3D仿真中可设置。

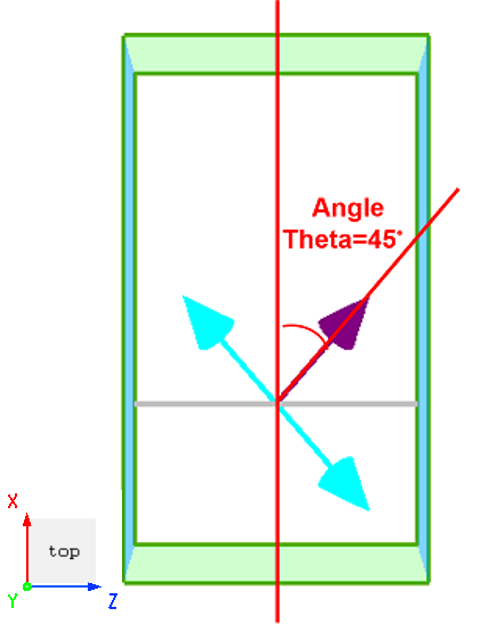

传播方向为Z轴正方向的平面光源,Angle theta设置为45,ZX平面视图如下图所示:

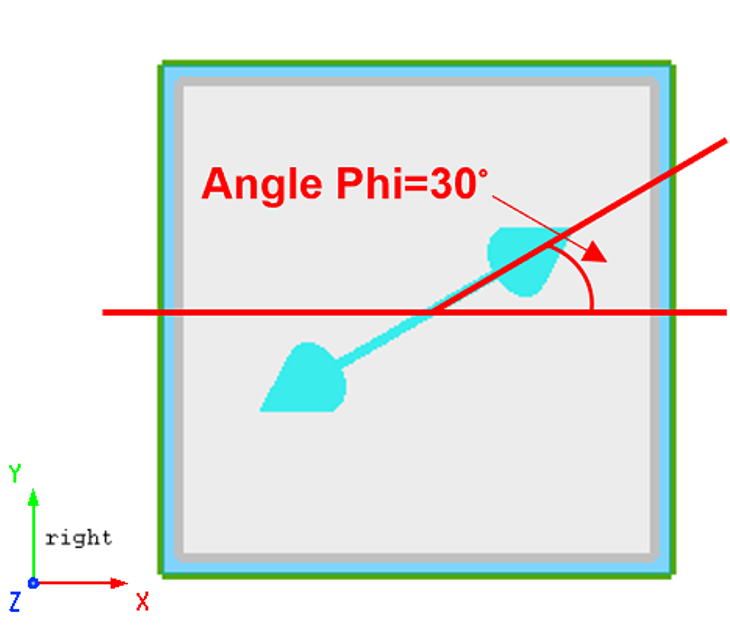

平面光源Angle phi设置为30,YX平面视图如下图所示:
特别的,对于偶极子光源而言,Angle theta表示偶极子矢量与Z轴的夹角,Angle phi为偶极子矢量在XY面的投影与X轴正方向的夹角。
Geometry标签页用于设置光源的几何尺寸。
Name | Description |
---|---|
Use relative coordinate | 使用相对坐标。 |
Z/X/Y pos | 光源的中心。 |
Z/X/Y span | 光源的范围。 |
Cells Z/X/Y | Z/X/Y方向上的偏移单元数。 |
Wavelength/Frequency标签页用于设置光源的波长/频率范围。
Name | Description |
---|---|
Continuous wave | 连续波。 |
Modulated gaussian wave | 调制的高斯波。 |
Select domain | 选择Wavelength或Time作为输入参数的定义域。 |
Center/Span | Center/Span用于设置中心波长和波长带宽。 |
Max/Min | Max/Min用于设置带宽的最大值和最小值。 |
Central frequency | 定义中心频率。 |
Pulse width | 定义脉冲宽度;设置的脉冲宽度能够包含需要仿真的波长或频率范围。 |
Pulse offset | 定义脉冲偏移;该参数定义了从仿真开始到输入脉冲中心之间的时间间隔,因此在仿真开始时初始场接近于零。为保证输入脉冲不被截断,脉冲偏移应至少为脉冲持续时间的2倍,以确保光源中心频率附近的频率分布接近对称。 |
Bandwidth | 定义光源在频域的半波全宽。 |
Pulse type | 分为标准(Standard)和宽带(Broadband)两种类型,只读参数。 |
软件提供了波长/频域的图像,分别绘制了:
时间域信号;
波长域光谱;
频域光谱。
材料拟合标签页带宽范围设置的选项卡,默认显示光源的波长/频率范围。
监视器的波长/频率标签页,当勾选Base on source setting后,页面显示光源的波长范围。
