偶极子光源的设置

本节是关于偶极子光源设置的介绍。

在FDTD中，电偶极子产生震荡点电荷周围的场，磁偶极子产生的是元电流环周围的场分布。

在求解器选项卡中选择Dipole后，在复合视图中创建偶极子，并在自动弹出的编辑属性界面中设置参数。

理想偶极子的场

在FDTD中，Dipole在麦克斯韦方程组中充当产生电磁场的源$\rho$。

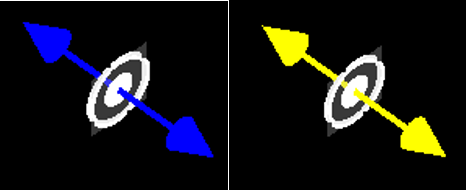

典型的电偶极子和磁偶极子，如下图所示：

须知，对于Monopole、Dipole、Quadrupole、Hexapole和Octupole，不能简单地用偶极子叠加实现，因为此时极化强度$p$是复杂的极化张量，这不能被叠加的偶极子描述。

偶极子的设置

通用设置

General标签页用于设置偶极子的相移和旋转等属性，请参阅光源的通用设置。

Dipole用于选择偶极子的类型。

Name	Descriptions
Electric	电偶极子。
Magnetic	磁偶极子。

几何尺寸

Geometry标签页用于设置光源的几何尺寸，请参阅光源的几何尺寸设置。

波长/频率

Wavelength/Frequency标签页用于设置光源的波长/频率信息，请参阅光源的波长/频域设置。

高级

• 在分析库中添加Dipole Cloud分析组以产生指定数目的偶极子，其中每个偶极子的位置、相位、方向均随机分布；
• 非网格点上的偶极子是按照距离分配周围网格上偶极子的数据而形成；
• 对于模拟非极化的偶极子，需要模拟三次三个相互正交的偶极子。

案例：3D立方晶格能带结构

本案例使用随机激发的偶极子光源计算光子晶体的带隙，具体细节请参阅3D立方晶格能带结构。
