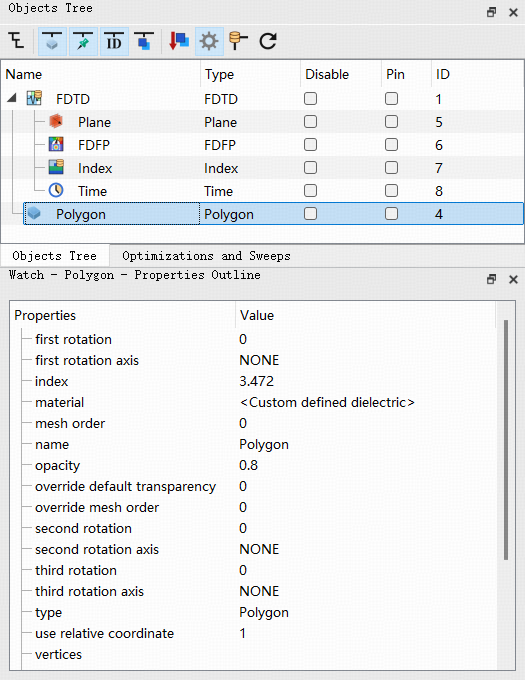

对象树

对象和对象树

对象与对象树

• 结构、求解器、自定义网格等组件都被视为一个独立的对象，而光源、监视器、端口等组件则被视为求解器的从属；

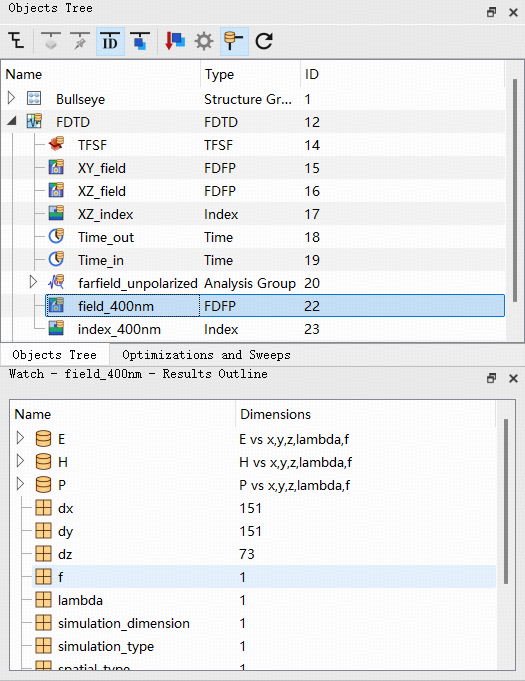

• 在软件中，对象不仅表明从属关系，还可以存储一定的结果数据；

• 在对象树中，每个对象的从属关系明确且唯一。

对象树和复合视图

• 对象树和复合视图是一一对应的，是对同一工程不同细节展示；

• 对象树展示各个对象之间的从属关系；

• 复合视图则展示了仿真器件的结构细节和位置关系。

更多

组

软件的对象还包括——组。

软件支持组操作，即允许将一些对象构成一个整体，用户可以将对象添加或移出组，具体操作如下：

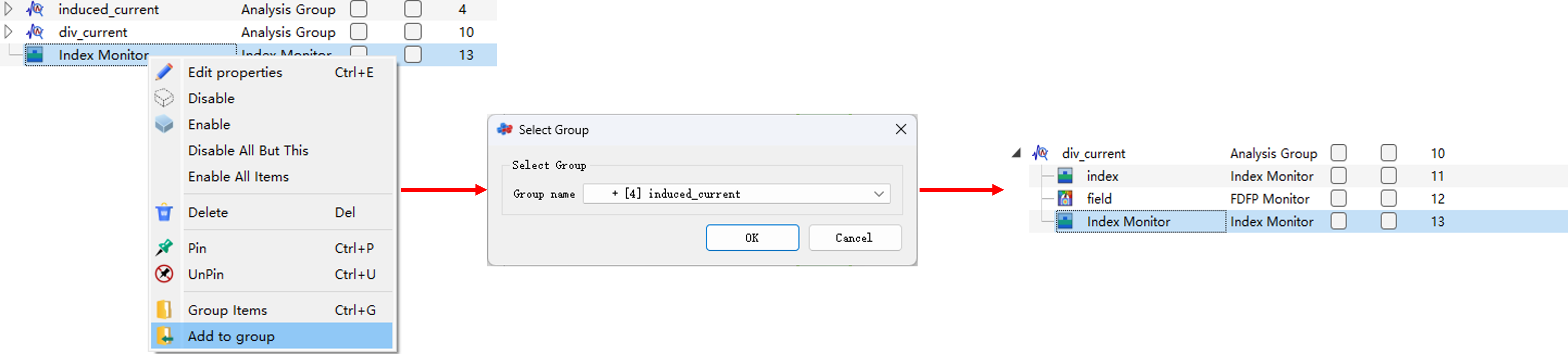

• 将对象添加到指定组：

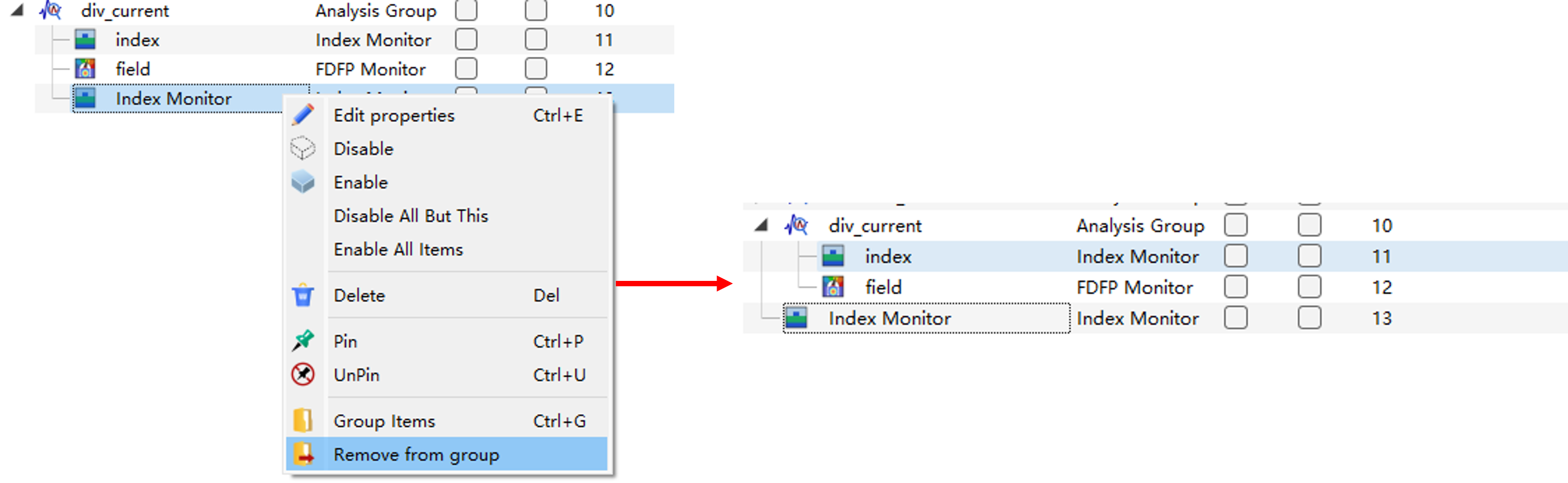

• 将对象移出组：

相对坐标和绝对坐标

引入组的概念后需要明确相对坐标和绝对坐标。

• 绝对坐标是相对坐标系原点的增量；
• 相对坐标是相对组坐标位置的增量。

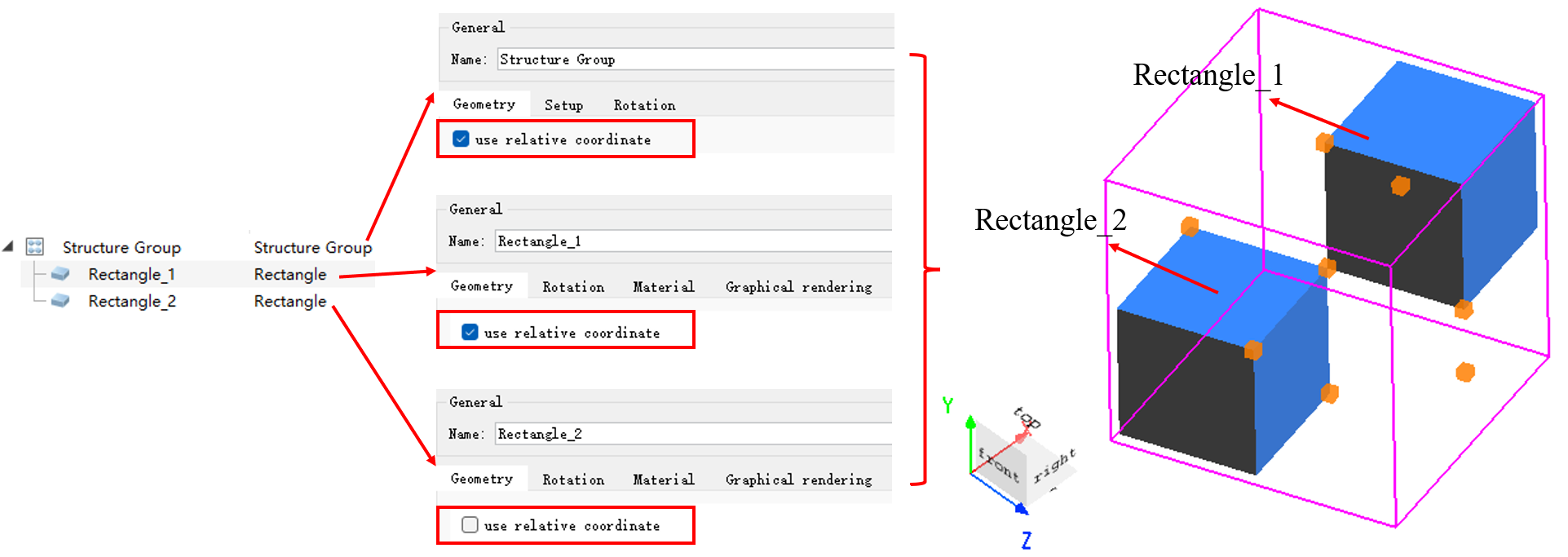

如下图所示，结构组的坐标位置设置为：$Z_{Pos} = 2um$，$X_{Pos} = 2um$，$Y_{Pos} = 2um$，结构组中两个结构对象设置的位置坐标相同：$Z_{Pos} = -1um$，$X_{Pos} = 1um$，$Y_{Pos} = 2um$。其中结构对象Rectangle_1勾选使用相对坐标，结构对象Rectangle_2不勾选使用相对坐标。软件的复合视图显示两结构的位置不一致。即，Rectangle_2的坐标位置是相对坐标系原点，Rectangle_1的坐标位置是相对结构组的坐标位置。

对象树和深度检测

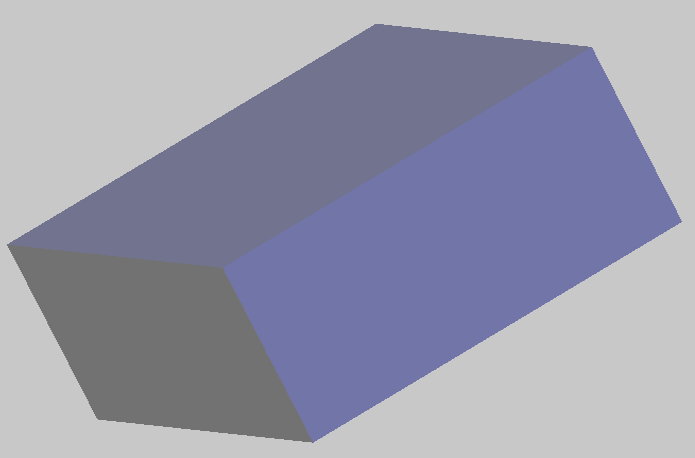

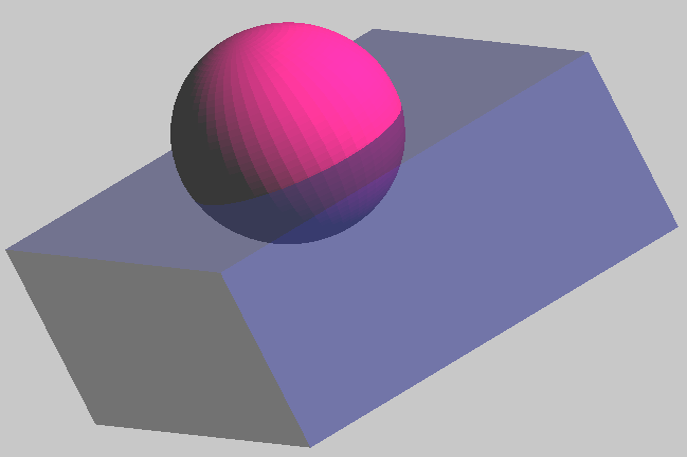

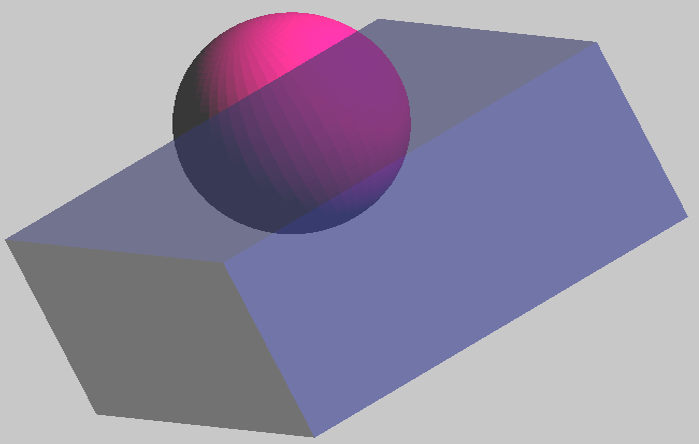

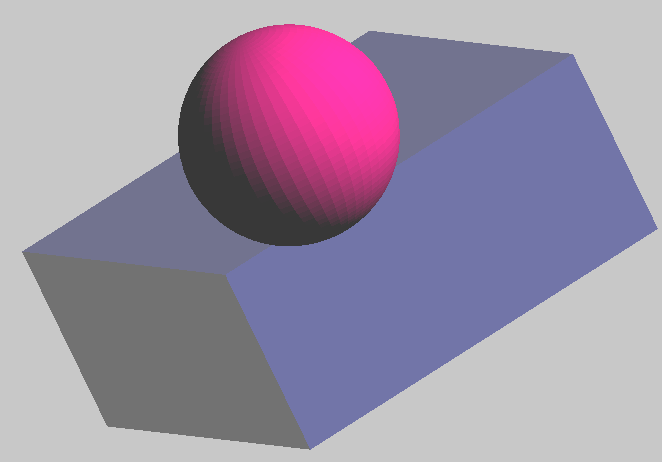

在View>View options>Specials标签页勾选Open graphical depth test，可对复合视图的结构图像实现深度检测。对于相同的结构组，对象树中单个结构的添加顺序不同，Open graphical depth test勾选状态不同，结构组在复合视图中显示的图像也有所差别。

Number	Object1	Object2	Open graphical depth test	Viewer
1			~
2			~
3			$\surd$
4			$\surd$
