前言

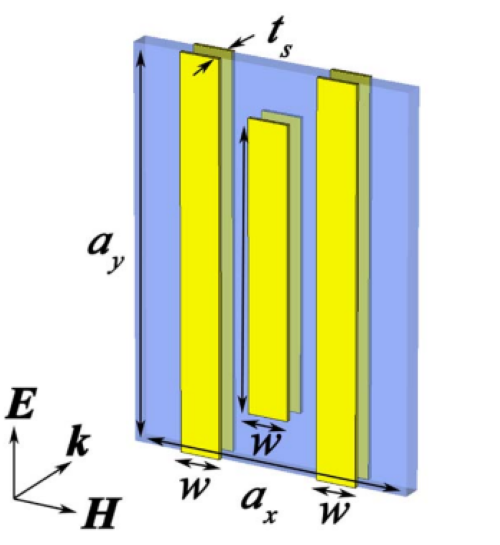

负折射率超材料（NIM）是一种人造光学结构，它的折射率对于一定频率范围内的电磁波是负值。本文以 J.Zhou 论文中超材料结构进行仿真说明。文献中使用多对铜线对，并由厚度为 $ts$ 的电介质隔开，其单个周期结构如下图所示。

negative_metamaterial_structure

仿真设置

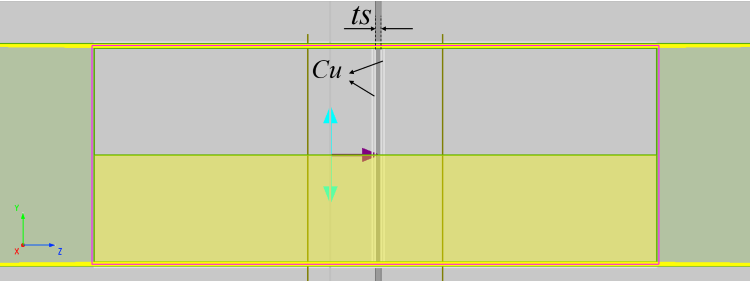

在本案例中，使用 3D FDTD 仿真。依据文献当中的参数构建短线对结构如下图所示。其中光源采用 12~16GHz 频率的平面光源，来研究该结构的透射反射率。其中介质层的厚度 $ts$ 为 254 $\mu m$ ，相对介电常数为 2.53；在介质层上下两面都有 10um 厚的铜线对结构。因为铜在 12−16GHz 的频率下，介电常数的虚部非常大，以至于铜近似完美导电体，故在本案例中，我们使用 PEC（完美导电体）来代替金属铜。同时由于 10um 厚的铜在 z 方向上需要非常小的网格尺寸，因此仿真会需要较大的内存和较长的时间。为了降低仿真内存和时间，并且保持仿真结果的精度，我们可以使用 2D Structure 来代替三维结构。

simulation_structure

由于仿真结构是对称周期结构，因此我们可以在两个边界上使用对称/反对称边界的组合，这样可以使仿真空间减少 3/4，进一步减少了仿真时间。此案例中，将“X axis min”和“X axis max”设置为“Symmetric”，将“Y axis min”和“Y axis max”设置为“Anti-Symmetric”。

仿真结果

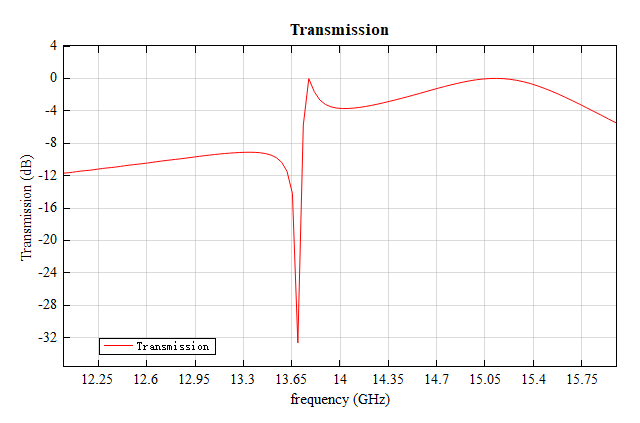

仿真结束后，运行附件中的negative_index_wire_pair.msf脚本即得到该结构的传输和反射。该结果和文献上^[1]的仿真结果相似。

transmission
reflection

参考文献

Zhou J , Zhang L , Tuttle G , et al. "Negative index materials using simple short wire pairs." Physical Review B, 73(4):041101.(2006) ↩︎

相关应用案例

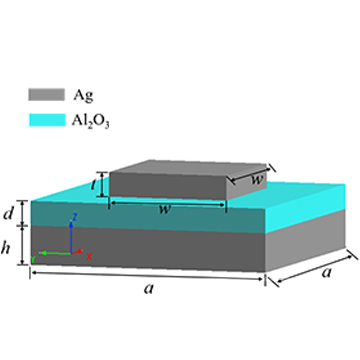

等离子超材料红外吸收器

“超材料(Metamaterial)”是一种特殊的人造材料，它们可以呈现出天然材料所不具备的超常物理性质，例如调控电磁波的频率、幅度、相位等。本案例建模仿真了Metal-Insulator-Metal（MIM）的等离子体超材料红外吸收器，研究其在可见光到近红外波段的反射透射吸收特性。

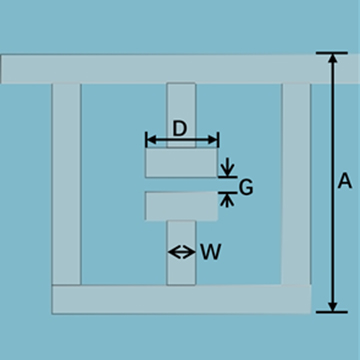

太赫兹超材料

超材料是一种具有特殊性质的人造材料。这种材料可以调控电磁波的频率、幅度、相位和极化等基本的物理特征。本案例对Chen等人的论文中的无源超材料进行仿真，分析该超材料的表面电流密度。

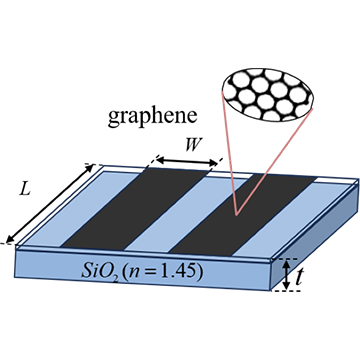

基于石墨烯的可调谐太赫兹超材料

石墨烯是厚度为一个原子的单层碳材料，由于其独特的物理特性，可以被应用于纳米级等离子体系统。通过调整静电掺杂或费米能级来激发单层石墨烯的等离子波，从而实现对光的操纵和控制。根据Chu等人的研究，利用石墨烯层数和费米能级的轻微变化，可以使共振波长和调制强度发生显著改变。本案例将仿真该调谐过程。

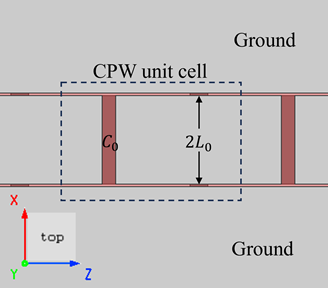

负折射率传输线移相器
